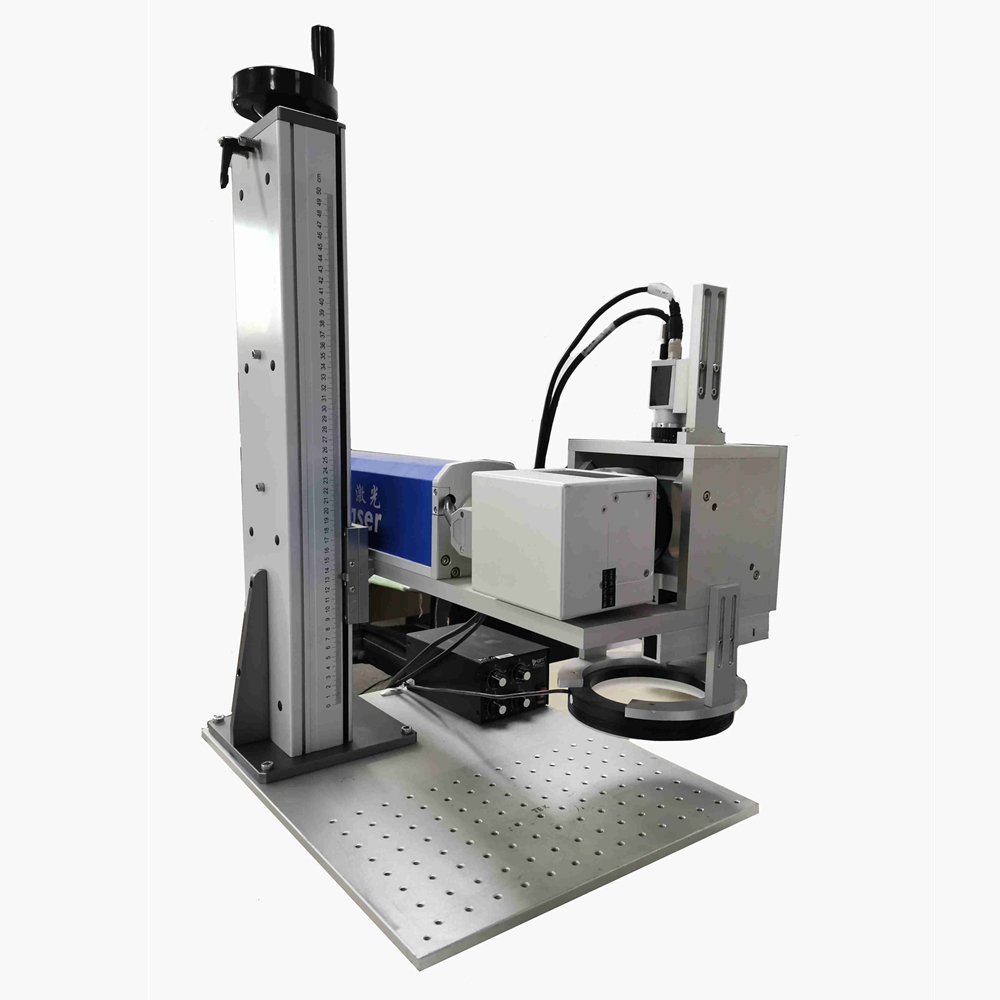

自动化配线视觉打标机
视觉定位激光打标机将机器视觉应用到激光打标工艺,使用CCD视觉先对产品进行标定模板并保存为标准模板,在加工时对产品进行拍照,比对标准模板传输坐标位置给激光打标软件,激光软件调整打标图档位置后对产品进行
全国热线

0532-67768810

产品参数

视觉定位激光打标机将机器视觉应用到激光打标工艺使用CCD视觉先对产品进行标定模板并保存为标准模板,在加工时对产品进行拍照,比对标准模板传输坐标位置给激光打标软件激光软件调整打标图档位置后对产品进行精确加工。通过适配不同光源、相机和镜头,可实现圆形、方形、非规则形状视觉定位。该设备的优势是不需要定位工装夹具即可实现无序打标,尤其适合小产品,数量大,定位困难或上下料费时,可免除定位料盘、固定夹具,大大节省打标效率和加工周期

       打标机视觉定位系统特点

1,一键自动标定,将激光和视觉坐标关联起来

2,一键畸变校正,适用于高精度场合,对视觉镜头进行校正

3,自适应自动定位模式,只需要画框,即可实现自动定位功能,单个多个产品打标。

4,打标信息可固定可变化(支持通信接入,ASCII转换,二进制及16进制等模式)

5,通信支持:IO,TCP/IP,RS232,RS485等协议

6,多模板产品管理,方便切换不同产品。图档跟随模式。

7、相机成像视野大,适用于任何平面产品打标;

8、产品任意角度,任意数量,相机自动识别产品打标;

9、可与光纤、CO2、半导体等各种波长的激光光路集成;

10、通过导轨控制可实现大幅面产品的拼接打标;

11、占用空间小,不占用工作平台的任何空间,现有激光安装空间即可升级;

12、可根据实际产品特点增加XYZ轴,实现全自动化视觉定位打标;

13、可搭配输送机、机器人、振动盘、自动化送料机等,实现自动化上料打标。

设备名称

视觉定位激光打标机

激光器类型

光纤/紫外/CO2

激光波长

355nm、1064nm、10.6um

相机像素

30/130/200/300/500/1000万(选配)

镜头直径

8/16/25/35mm(选配)

定位精度

f160   <0.10mm

F210   <0.10mm

F256   <0.15mm

重复定位精度

±0.02mm

图像处理

>25帧/秒
