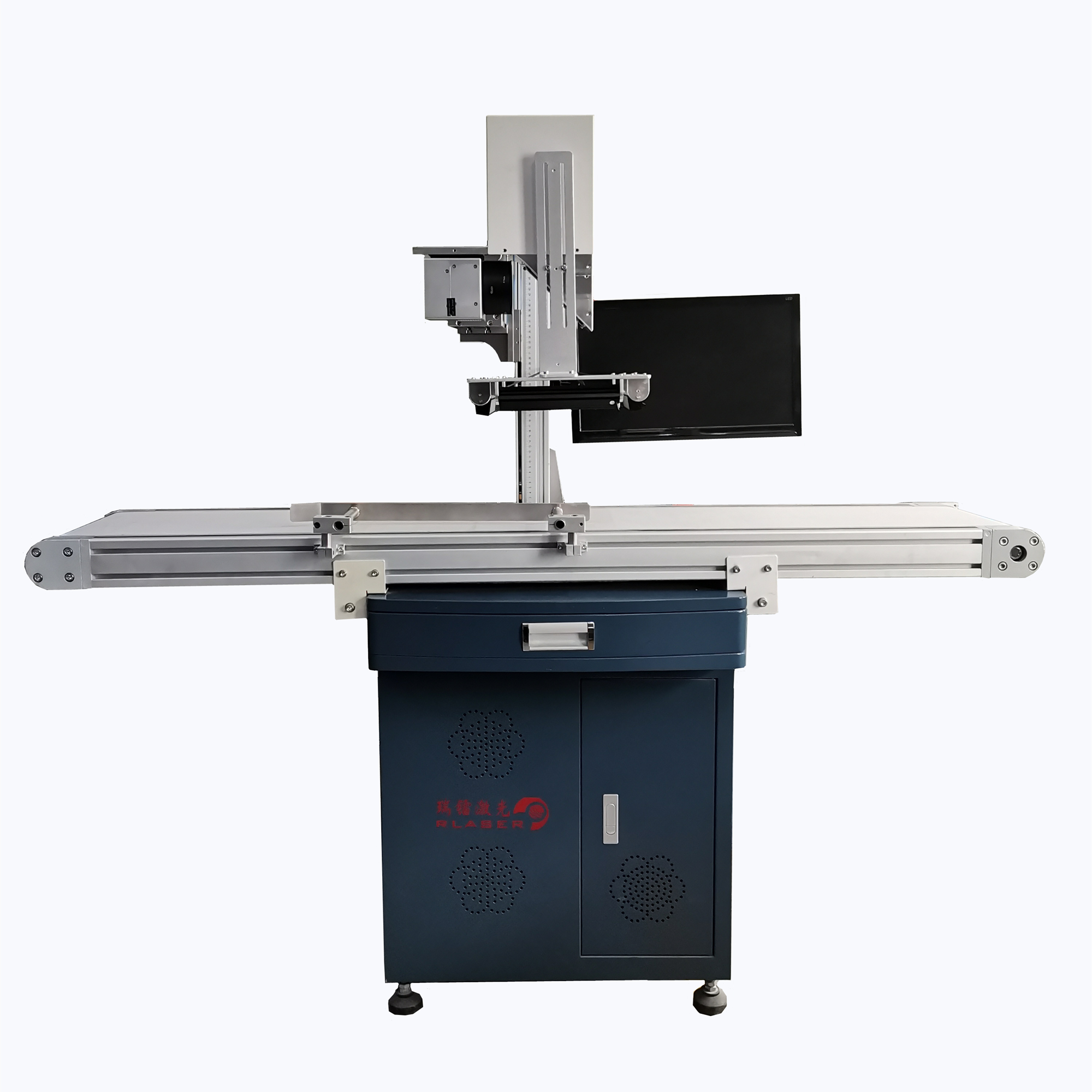

视觉定位激光打标机
       CCD视觉定位激光打标机,可实现产品只要在激光打标扫描振镜的加工范围内,即可实现精确打标;即每次的位置即使不一样,加工位置也OK。CCD视觉激光打
全国热线

0532-67768810

产品参数

       CCD视觉定位激光打标机,可实现产品只要在激光打标扫描振镜的加工范围内,即可实现精确打标;即每次的位置即使不一样,加工位置也OK。CCD视觉激光打标机运用了视觉定位原理,先对产品进行模板制定,保存为标准模板,在加工时对产品进行拍照,由计算机对比及位置定位,调整后即可对产品进行精确加工。所加工的产品外形可以是圆形、方形、非规则形状都可以识别;这种工艺特别适合小产品,可免除定位料盘、固定夹具的加工,大大节省了激光打标加工周期。

打标机视觉定位系统特点

1,一键自动标定,将激光和视觉坐标关联起来

2,一键畸变校正,适用于高精度场合,对视觉镜头进行校正

3,自适应自动定位模式,只需要画框,即可实现自动定位功能,单个多个产品打标。

4,打标信息可固定可变化(支持通信接入,ASCII转换,二进制及16进制等模式)

5,通信支持:IO,TCP/IP,RS232,RS485等协议

6,多模板产品管理,方便切换不同产品。图档跟随模式。

7、相机成像视野大,适用于任何平面产品打标;

8、产品任意角度,任意数量,相机自动识别产品打标;

9、可与光纤、CO2、半导体等各种波长的激光光路集成;

10、通过导轨控制可实现大幅面产品的拼接打标;

11、占用空间小,不占用工作平台的任何空间,现有激光安装空间即可升级;

12、可根据实际产品特点增加XYZ轴,实现全自动化视觉定位打标;

视觉打标机参数:

支持激光器类型

光纤/紫外/绿光/CO2 二氧化碳

激光器 光纤、紫外 、绿光、CO2 可选 最大速度  7000MM/S 激光类型 UV/FIBER/C02 激光波长 355mm/1064mm/10640mm 定位系统 CCD视觉

定位精度 ±0.02mm 定位响应时间 200ms 工作电源 AC220V 50Hz/60Hz 运行环境 35%-80%RH 摄像系统

CCD摄像定位/ 双CCD摄像定位/ 同轴CCD摄像定位 设备尺寸 800X700X1500MM

应用材料及行业

广泛应用于USB外壳、U盘、手机壳、首饰、手表后盖、汽车按键、地铁票、钻头,纽扣等领域的高精度、自动化打标,适用于工作量大、供料定位难、工件多样性及复杂性等场合;
